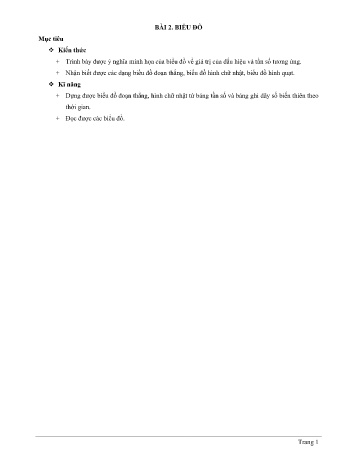

 BÀI 2. BIỂU ĐỒ
Mục tiêu
  Kiến thức
 + Trình bày được ý nghĩa minh họa của biểu đồ về giá trị của dấu hiệu và tần số tương ứng.
 + Nhận biết được các dạng biểu đồ đoạn thẳng, biểu đồ hình chữ nhật, biểu đồ hình quạt.
  Kĩ năng
 + Dựng được biểu đồ đoạn thẳng, hình chữ nhật từ bảng tần số và bảng ghi dãy số biến thiên theo
 thời gian.
 + Đọc được các biểu đồ.
 Trang 1
I. LÍ THUYẾT TRỌNG TÂM
 Biểu đồ đoạn thẳng
 Dựng hệ trục tọa độ, trục hoành biểu diễn các
giá trị x, trục tung biểu diễn tần số n.
 Xác định các điểm có tọa độ là cặp số gồm
giá trị và tần số của nó (giá trị viết trước, tần số viết
sau).
 Vẽ đoạn thẳng nối mỗi điểm đó với điểm
trên trục hoành có cùng hoành độ.
 Dân số Việt Nam từ năm 1999 đến năm 2009
 Biểu đồ hình chữ nhật
Các đoạn thẳng trong biểu đồ đoạn thẳng được thay
bằng hình chữ nhật.
 Dân số Việt Nam từ năm 1999 đến năm 2009
 Biểu đồ hình quạt
Là một hình tròn được chia thành các hình quạt mà
góc ở tâm của các hình quạt tỉ lệ với tần suất.
(Tần suất f của một giá trị được tính theo công thức
 n
 f trong đó N là số các giá trị, n là tần số của
 N
một giá trị, f là tần suất của giá trị đó. Người ta
 Khảo sát môn học được yêu thích của 100 bạn
thường biểu diễn tần suất dưới dạng tỉ số phần trăm).
 học sinh
 Trang 2
 SƠ ĐỒ HỆ THỐNG HÓA
 BIỂU ĐỒ
 Biểu đồ đoạn thẳng Biểu đồ hình chữ nhật Biểu đồ hình quạt
II. CÁC DẠNG BÀI TẬP
Dạng 1. Dựng biểu đồ đoạn thẳng, hình chữ nhật
 Phương pháp giải
Để dựng biểu đồ đoạn thẳng, ta thường thực hiện như sau:
Bước 1. Lập bảng "tần số" từ bảng số liệu thống kê ban đầu hoặc bảng ghi dãy số biến thiên theo thời
gian;
Bước 2. Dựng các trục tọa độ: trục hoành biểu diễn các giá trị x, trục tung biểu diễn tần số n;
Bước 3. Vẽ các điểm có tọa độ đã cho trong bảng;
Bước 4. Vẽ các đoạn thẳng nối mỗi điểm đó với các điểm trên trục hoành có cùng hoành độ.
Chú ý: Để vẽ biểu đồ hình chữ nhật, ta thay các đoạn thẳng trong biểu đồ đoạn thẳng bằng hình chữ
nhật.
 Ví dụ mẫu
Ví dụ 1. Dưới đây là bảng thống kê tháng sinh của các bạn trong lớp và các bạn có cùng tháng sinh thì
xếp thành một nhóm. Em hãy biểu diễn bằng biểu đồ đoạn thẳng.
 Tháng 1 2 3 4 5 6 7 8 9 10 11 12
 Tần số 3 4 8 5 2 1 4 1 2 1 2 2
Hướng dẫn giải
 Trang 3
Ví dụ 2. Năm 2009, dân số của Thành phố Hồ Chí Minh khoảng 7,2 triệu người, thành phố Hà Nội
khoảng 6,5 triệu người, tỉnh Thanh Hóa vào khoảng 3,5 triệu người. Hãy vẽ biểu đồ hình chữ nhật thể
hiện số liệu trên.
Hướng dẫn giải
 Bài tập tự luyện dạng 1
Câu 1. Dựng biểu đồ hình chữ nhật biểu diễn bảng "tần số" sau:
 Giá trị (x) 8 9 10 11 12
 Tần số (n) 16 8 8 4 4 N 40
Câu 2. Để khuyến khích dùng Internet người ta quy định rằng hàng tháng, nếu thời gian truy cập Internet
càng nhiều thì mức cước càng rẻ. Bảng sau cho giá cước như thế:
 Trang 4
 Trên 5 giờ Trên 15 giờ Trên 30 giờ
 Thời gian dùng 0 – 5 giờ Trên 50 giờ
 đến 15 giờ đến 30 giờ đến 50 giờ
 Mức cước 150 đ/phút 130 đ/phút 100 đ/phút 70 đ/phút 40 đ/phút
Hãy biểu diễn bảng trên bằng biểu đồ hình chữ nhật.
Câu 3. Một giáo viên theo dõi thời gian làm bài tập của 30 em học sinh như sau:
 10 9 8 8 9 7 8 9 14 8
 5 7 8 10 9 5 10 7 14 8
 9 8 9 9 9 9 10 5 5 14
 a) Dấu hiệu ở đây là gì?
 b) Lập bảng "tần số".
 c) Vẽ biểu đồ đoạn thẳng.
Dạng 2. Đọc biểu đồ đơn giản
 Phương pháp giải
 Khi đọc biểu đồ cần trả lời các câu hỏi sau:
 + Biểu đồ biểu diễn cái gì?
 + Từng trục biểu diễn cho đại lượng nào?
 + Sự biến thiên của từng giá trị như thế nào?
 Đối với biểu đồ biểu diễn trực tiếp mối quan hệ giữa giá trị của dấu hiệu và tần số thì tập trung
 nhận xét về giá trị lớn nhất, nhỏ nhất, giá trị có tần số lớn nhất, nhóm giá trị có tần số tương đối
 lớn,
 Đối với biểu đồ biểu diễn sự thay đổi giá trị theo thời gian thì nhận xét thêm về sự tăng giảm trên
 toàn bộ thời gian hoặc theo từng giai đoạn.
 Ví dụ mẫu
 Trang 5
Ví dụ 1. Cho biểu đồ đoạn thẳng biểu diễn số điểm kiểm tra toán của lớp 7A.
Em hãy lập bảng "tần số" và rút ra nhận xét.
Hướng dẫn giải
Bảng "tần số":
 Giá trị (x) 0 1 2 3 4 5 6 7 8 9 10
 Tần số (n) 0 0 0 2 8 10 12 7 6 4 1 N 50
Nhận xét:
 Lớp 7A có 50 học sinh.
 Bài kiểm tra có điểm thấp nhất là điểm 3 và có 2 học sinh.
 Có một học sinh đạt điểm tuyệt đối.
 Học sinh lớp 7A chủ yếu đạt điểm 6 (12 học sinh).
 Trang 6
Ví dụ 2. Cho biểu đồ sau:
 a) Nhận xét dân số nước ta từ năm 1921 đến 2009.
 b) Số dân chênh lệch giữa năm cao nhất và năm thấp nhất là bao nhiêu?
 Hướng dẫn giải
 a) Từ năm 1921 đến 2009, dân số nước ta tăng.
 b) Số dân chênh lệch giữa năm cao nhất và năm thấp nhất là: 86 16 70 (triệu dân).
 Bài tập tự luyện dạng 2
Câu 1. Cho biểu đồ sau:
 a) Nhận xét về số bàn thắng ghi được của cầu thủ
M từ năm 2017 đến năm 2019.
 b) Số bàn thắng chênh lệch giữa năm cao nhất và
năm thấp nhất là bao nhiêu?
Câu 2. Cho biểu đồ đoạn thẳng biểu diễn điểm kiểm tra môn thể dục của lớp 7A.
 Trang 7
Từ biểu đồ trên, em hãy lập bảng "tần số" và rút ra nhận xét.
 Trang 8
 ĐÁP ÁN
Dạng 1. Dựng biểu đồ đoạn thẳng, hình chữ nhật
Câu 1. Biểu đồ hình chữ nhật
Câu 2.
Câu 3.
 a) Dấu hiệu: "Thời gian làm bài tập của 30 em học sinh".
 b) Bảng "tần số":
 Giá trị (x) 5 7 8 9 10 14
 Tần số (n) 4 3 7 9 4 3 N 30
 Trang 9
 c)
Dạng 2. Đọc biểu đồ đơn giản
Câu 1.
 a) Từ năm 2017 đến 2019, số bàn thắng ghi được của M tăng.
 b) Số bàn thắng chênh lệch giữa năm cao nhất và năm thấp nhất là: 80 55 25 (bàn thắng).
Câu 2.
 Bảng "tần số":
 Giá trị 1 2 4 6
 Tần số 3 7 8 6
 Nhận xét:
 Lớp 7A có 24 học sinh.
 Điểm thấp nhất là 1 và có 3 học sinh được 1 điểm.
 Điểm cao nhất là 6 và có 6 học sinh được 6 điểm.
